Ako vybrať ten správny kábel pre 12 V systém?

Peter de Haan|6 min


Správny rozvod elektrickej energie je veľmi dôležitý a hlavnú rollu v ňom hrajú vodiče. Použitím správneho kábla predídete nepríjemným situáciám. V tomto článku nájdete viac informácii o tom, ako nájsť správny kábel pre vaše 12 V systémy.

 Veľké traktory a stoje taktiež použvajú silné pohonné jednotky. Na správny prenos vysokého výkonu a prúdu je veľmi dôležité, aby používané káble neboli príliš slabé.

Ako zistiť, ktorý kábel potrebujete?

Správny rozvod elektrickej energie je veľmi dôležitý. Pomocou tabuliek nižšie môžete vypočítať, aký kábel budete pre svoje vozidlo potrebovať. Pomocou prvej tabuľky a vzorca vypočítate silu kábla a pomocou druhej tabuľky a vzorca si môžete spočítať, aký prúd môže vodičom prechádzať.

Sila kábla

Nižšie uvedená tabuľka je príkladom toho, ako je možné určiť požadovanú veľkosť alebo silu kábla v závislosti na požadovanom množstve prúdu alebo výkonu.


HodnotaJednotka
Napätie12,8V
Dĺžka kábla8m
Požadovaný prúd10,00A
Prijateľná strata napätia5%



Požadovaný prierez kábla4,38mm2

Vzorec na výpočet požadovaného prúdu (mm2) je nasledujúci:

=+(2*(dĺžka kábla*požadovaný prúd*0,0175))/((napätie/100)*prijateľná strata napätia)

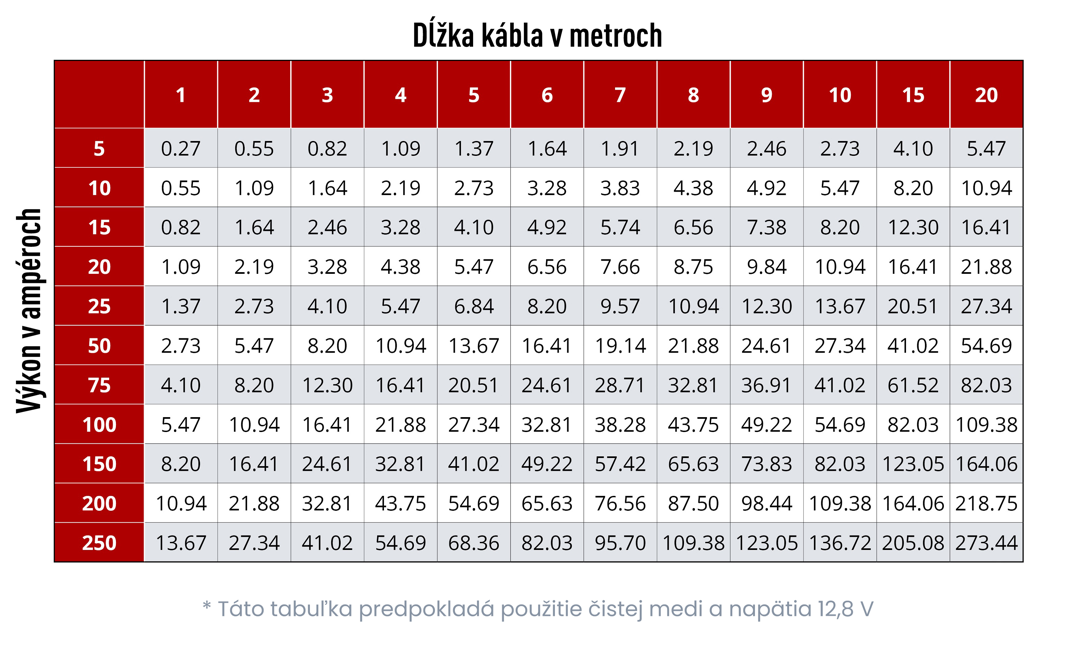

Aby sme vám to trochu uľahčili, urobili sme niekoľko vzorových výpočtov, ktoré nájdete v nasledujúcej tabuľke (hodnoty v mm2):

Množstvo energie

V nasledujúcej tabuľke je uvedený príklad výpočtu hodnôt prúdu, ktorý môže prechádzať káblom.


HodnotaJednotka
Dostupná veľkosť0,25mm2
Napätie12,8V
Dĺžka kábla1m
Prijateľná strata napätie5%



Maximálny možný výkon4,57A

Vyššie uvedený vzorec pre výpočet veľkosti prúdu (A) je nasledovný:

=+((napätie/100)*prijateľná strata napätia)*mm2/(2*0.0175*dĺžka kábla)

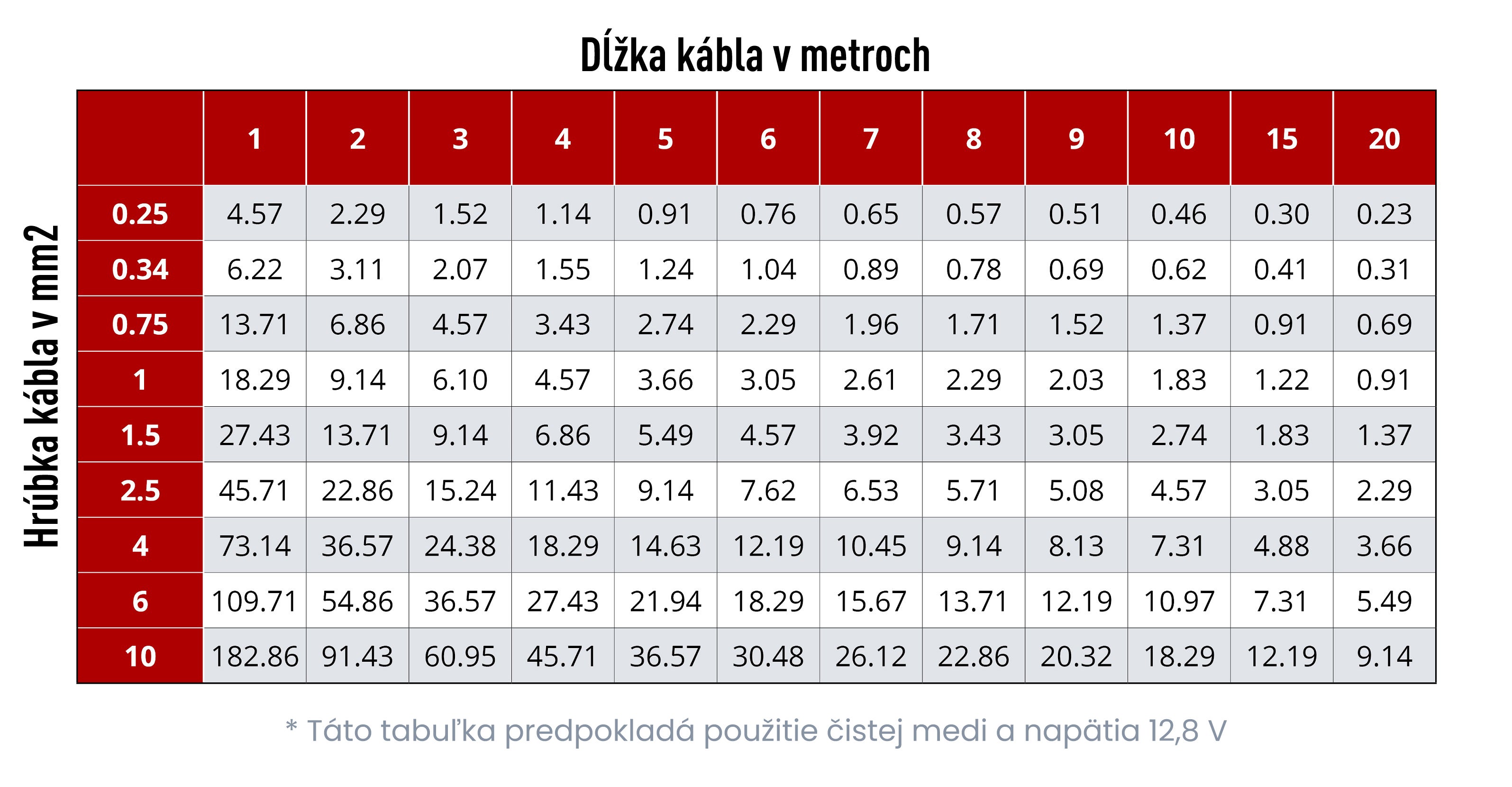

Abychom vám to trochu usnadnili, provedli jsme několik vzorových výpočtů, které najdete v následující tabulce (v A):

Pred tým ako začnete, máme pre vás niekoľko tipov

Po nájdení správneho kábla sa môžete pustiť do inštalácie. Napriek tomu treba mať na pamäti niekoľko aspektov. Niektoré z nich sme pre vás uviedli nižšie.

1. Pred tým ako začnete, vždy odpojte zdroje napájania

Je to dôležité pre vašu bezpečnosť a platí vždy pri práci so zariadením pod napätím, ale určite aj pre systémy s napätím 12V/24 V.

2. Vždy sa uistite, že je kabeláž správne a prehľadne usporiadaná

Pokiaľ sa vám niekedy pokazí spotrebič a jedná sa o problém s elektroinštaláciou, je dobré mať možnosť káble okamžite nájsť a problém vyriešiť, namiesto aby ste sa museli zdĺhavo orientovať v spleti káblov.

3. Použitie zemniaceho spínača

U traktora je zemniaci spínač obvykle umiestnený pod schodíkmi. Pripája sa na záporný vodič batérie a ideálne je umiestnený medzi pól batérie a uzemňovacou lištou, aby sa dal v noci vypnúť a nepretekal ním žiadny prúd.

  1. Znižuje sa tým riziko samovznietenia;
  2. Môže to zabrániť vybitiu batérie. Pokiaľ by zostalo zapnuté svetlo alebo elektrické zariadenie a spotrebovávalo by energiu po celú noc, po nejakej dobe by hrozilo vybitie batérie.
