Vi hjälper er att bygga kraftöverföringsaxlar efter era och era kunders behov!

Guide med tekniska detaljer för att bygga kraftöverföringsaxlar

Vi är här för att hjälpa er att hitta rätt reservdelar för att kunna bygga era egna axlar. För att vi ska kunna ge er bästa möjliga hjälp är det viktigt att ni kan informera oss om fabrikatet och typen av maskin som kraftaxeln används på. Desto mer information vi har om axeln desto smidigare blir det för oss att assistera er. Vi erbjuder ett brett sortiment av varumärken inom kraftöverföring, inklusive Comer, Walterscheid, Bodioli & Pavesi och Gopart.

Vi ser fram emot att kunna hjälpa er med era kraftöverföringsaxlar!

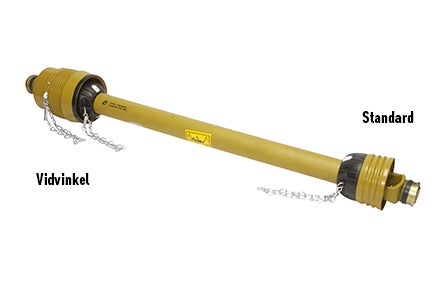

1. Avgör vilken typ av axel det är.

Det första man tar reda på innan man bygger sin axel är vilken typ av redskap eller maskin axeln ska användas till. Man behöver också veta om det är en standard eller vidvinkelaxel. VIktigt är också att ta reda på vilket fabrikat det är på axeln.

2. Räkna hur många splines det är.

De vanligaste är 6, 20 och 21 splines. Vid 6 splines behövs även måtten anges: 1 3/8-6” (cirka 35 mm) eller 1 3/4-6” (cirka 44 mm).

3. Mät knutkorset.

För att mäta sitt knutkors behöver man ett skjutmått. Man mäter A och B-måtten som figuren visar.

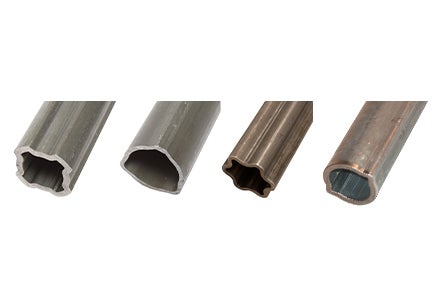

4. Avgör längden och formen på profilröret.

Längd, diameter samt formen på profilröret behöver man för att hitta rätt delar till kraftöverföringsaxeln. Exempel på profilrör är: fyrkant, trekant, stjärna eller citron-form.

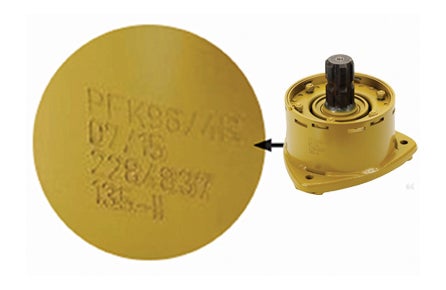

5. Vilket moment har kopplingen?

Olika redskap kräver olika mycket moment. Momentinformationen står oftast på kopplingen. Gör den inte det får man kontrollera med tillverkaren av redskapet.
