Hvordan velge riktig x-ring

X-ringer brukes først og fremst som dynamiske og statiske tetninger. Ulike aspekter spiller inn når du velger en x-ring. Derfor ønsker vi å hjelpe deg med å ta det riktige valget. Du kan lese våre råd om valg av riktig x-ring her.

Hva er x-ringer?

En x-ring kalles også en k-ring. Den har fire lepper og dermed minst fire tetningsflater. Fordi den har fire tetningssider, kan den også kalles en fireleppetetning. Denne tetningen er en elastisk del som plasseres mellom to andre deler og presses sammen for å fylle mellomrommet mellom dem.

Områder der x-ringer brukes:

• Statisk aksial (flenstetning)
• Statisk radial (akseltetning)
• Dynamisk
• Lineær (stempel/stangtetning)
• Roterende (akseltetning)
• Oscillerende (akseltetning)

Hva er viktig å vite når du velger x-ringer?

X-ringer egner seg veldig godt for statiske og litt dynamiske applikasjoner, da de har et lite mellomrom mellom leppene. Denne lille plassen lar olje eller smøremiddel komme inn. Dette resulterer i mindre friksjon og slitasje. Kompresjonen som trengs er lavere for x-ringer enn for o-ringer.

X-ringen er ofte et alternativ til o-ringen. Akkurat som o-ringer finnes x-ringer i forskjellige materialer, for eksempel NBR, FKM (eller Viton) eller EPMD.

Hvordan bestemmes størrelsen på x-ringen?

Det er viktig å ta hensyn til størrelsen for at x-ringen skal fungere riktig og for å kunne håndtere store bevegelser på en god måte. Pass på at du velger den tykkeste størrelsen x-ring for dynamisk bruk. En tykk profil er mer motstandsdyktig mot slitasje. Kompresjonen og styrken til den dynamiske tetningen er også forbedret. En tykk profil er ikke nødvendig på samme måte med en statisk tetning. Her er en tynnere størrelse tilstrekkelig.

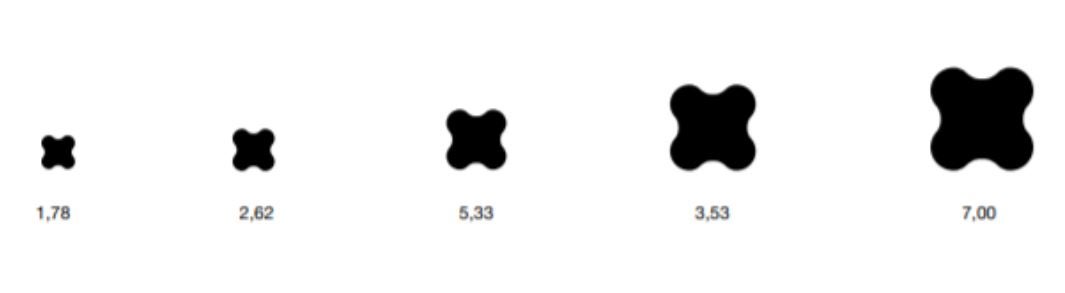

Størrelsen på en x-ring er alltid spesifisert som indre diameter x tverrsnittsareal (d1 x d2). Disse to dimensjonene er vanligvis gitt i millimeter. Bildet under gir en god indikasjon på hvordan disse to dimensjonene enkelt kan måles.

Våre tips

Når du kjøper x-ringer for tetning, er det viktig å ta hensyn til følgende punkter:

• Hvilket materiale skal x-ringen brukes med?
• Hvilken temperatur må x-ringen tåle? Varmt og eller kaldt?
• Hvilke kjemikalier må tetningen være motstandsdyktig mot?
• Hvilke kjemikalier er det mulig for x-ringen å komme i kontakt med?

Velg riktig materiale

Det finnes x-ringer i forskjellige typer materialer. De er ofte laget av elastomer (elastisk og gummiaktig plast). Oversikten nedenfor forklarer når du skal bruke dem. Når er hvilket materiale best egnet og hva er det (ikke) motstandsdyktig mot?

Material	Temperaturspenn	Motstandsdyktig mot	Ikke motstandsdyktig mot	Farge
NBR 70	-30° til +110°C	Mineraloljer og fett Overflateslitasje Vann opp til 80°C Alkohol	Aldring Værforhold Aromatiske drivstoff Polare løsemidler Bremsevæsker	Svart
FKM	-20° til +200°C	Værforhold Høye temperaturer Kjemikalier Mineraloljer og fett Motorvæsker Organiske løsemidler	Varmt vann  Vanndamp Bremsevæsker Polare løsemidler Glykolbaserte bremsevæsker	Brun, grønn og svart
EPDM	-45° til +130°C	Varmt vann Damp Aldring Kjemikalier	Mineraloljer Aromatisk Drivstoff Konsentrerte syrer	Svart
Silikon	-55° til +200°C	Høye temperaturer Værforhold Aldring Ulike kjemikalier	Dynamiske applikasjoner Løsemiddel Drivstoffet	Rød
PTFE	-200° til +250°C	Ulike kjemikalier Friksjon Lave og høye temperaturer		Hvit
CR-gummi (Neopren)	-35° til +110°C	UV-stråling Værforhold Ozon (Sjø)vann Frost	Mineraloljer Aromatikk Oksygenrike løsemidler	Svart

Når må du bruke støtteringer?

Systemer med høyt trykk kan forårsake deformasjon gjennom gapet. Dette kalles ekstrudering og kan føre til at tetningen ikke fungerer. Disse feilene kan unngås ved å velge en tetning laget av hardere materiale, eller ved å montere støtteringer. Back-up ringer brukes i kombinasjon med både o-ringer og x-ringer for dynamiske og statiske applikasjoner.

Bruk støtteringer hvis noen av følgende situasjoner oppstår:

• Høytrykk, vanligvis fra 50 bar
• Stor avstand mellom delene som skal forsegles
• Høy slagfrekvens eller frekvens
• Raske endringer i trykk
• Høy arbeidstemperatur
• Store temperaturendringer
• Mye forurensning i delen som skal forsegles
• Hvis det er mye forurensning i delen som skal tettes, monter støtteringen foran o-ringen, i stedet for bak den.
• Enkeltvirkende tetninger – tetningsringen er installert bak tetningen, på siden borte fra medietrykket.
• Dobbeltvirkende tetninger – tetningsringer er montert både foran og bak tetningen.
• Installer alltid støtteringer på begge sider for best resultat.

Ønsker du å bestille effektivt?

I tillegg til O-ringer er det mange andre produkter å bestille i vår nettbutikk via din forhandler. Kontakt din maskinforhandler hvis du trenger støtte eller råd. Les mer her om hvordan du blir kunde via en Kramp-forhandler.
