Na co je třeba pamatovat při výměně klínového řemene?

Tým Kramp|8 minut čtení

Je třeba na vašem stroji vyměnit klínové řemeny? Výměna klínového řemene je pro zemědělskou společnost, někoho s velkým vozovým parkem nebo pro kutila relativně jednoduchá. Je třeba pamatovat na několik bodů: výpočet, předpětí, vyrovnání a pohon. Nesprávné napnutí nebo seřízení mohou způsobit problémy a zbytečné poškození. Zde najdete stručný přehled toho, na co nesmíte zapomenout při výměně klínového řemene.

Bod č. 1: Vyrovnání řemenic
Jednou z obtížnějších částí výměny klínových řemenů je vyrovnání řemenic. Během této fáze může dojít k chybě vyrovnání svislého či vodorovného úhlu nebo chybě paralelního vyrovnání. Aby k takovým chybám nedocházelo, doporučujeme použít laserové vyrovnávací zařízení: laserový bod vyrovnání výrazně usnadňuje!

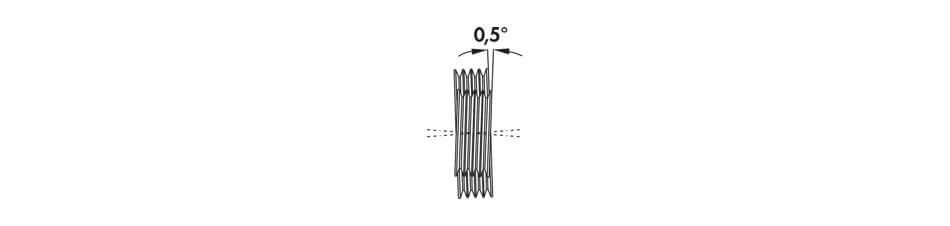

Vodorovné vyrovnání hřídelů
Dbejte na správné vodorovné vyrovnání hřídelů: maximální přípustná odchylka je 0,5°. Během vyrovnávání řemenic pravidelně kontrolujte, zda není předpětí klínového řemene příliš vysoké nebo nízké.

Svislé vyrovnání řemenic s drážkou ve tvaru V
Upozornění: Vyrovnání řemenic s drážkou ve tvaru V se kontroluje před a po dotažení kuželových pouzder pomocí vyrovnávací lišty.

Bod č. 2: Počáteční instalace
Klínové řemeny instalujte bez použití síly. Instalace pomocí šroubováků, nastřelovacích pistolí, páčidel nebo jiného ‚těžkého vybavení‘ může vést k předčasnému poškození klínového řemene. Klínový řemen instalujte trpělivě a pečlivě: později vám to ušetří čas i peníze!

Bod č. 3: Napnutí řemene
Při měření předpětí (OPKR1 –  OPKR2 – OPKR3) s cílem zajistit správné předpětí během instalace klínového řemene, doporučujeme tomuto aspektu věnovat zvýšenou pozornost. Na této stránce v internetovém obchodě Kramp najdete požadované předpětí pro každý typ klínového řemenu v kombinaci s vhodnými řemenicemi. Po nastavení napětí nechejte klínový řemen několik hodin běžet, zkontrolujte a případně napnutí upravte.

Bod č. 4: Přípustná odchylka hřídele

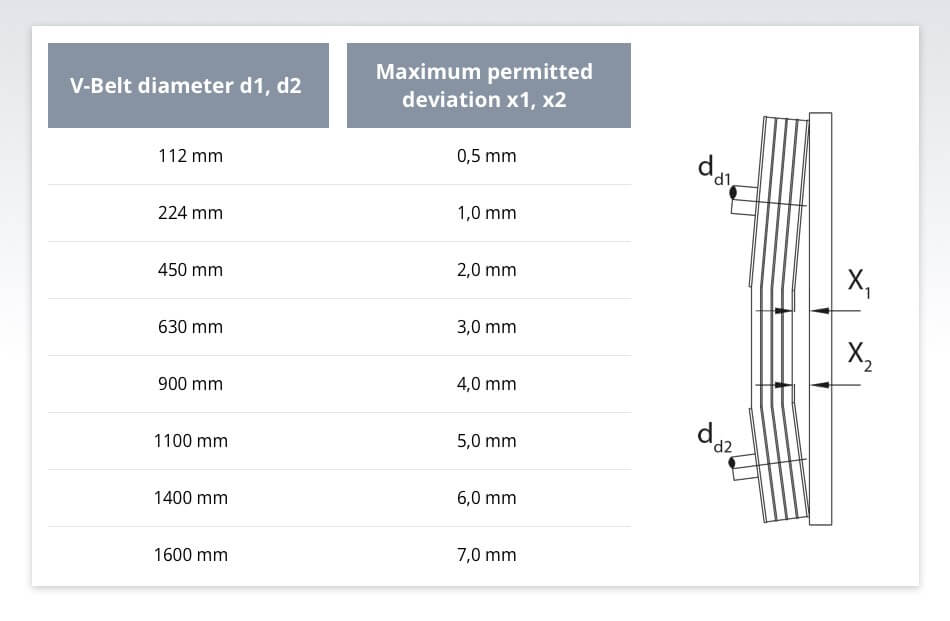

Po správném dotažení je třeba zkontrolovat odchylku mezi oběma hřídeli. V následující tabulce jsou uvedeny hodnoty přípustných odchylek řemenic:

Bod č. 5: Kontrola pohonu
Doporučujeme kontrolovat pohon a klínové řemeny každé tři až šest měsíců. Můžete použít Optibelt měřidlo klínových řemenů a úhlu drážek RILLENLKR.

Bod č. 6: Klínové řemenice s upínacími pouzdry Taperlock

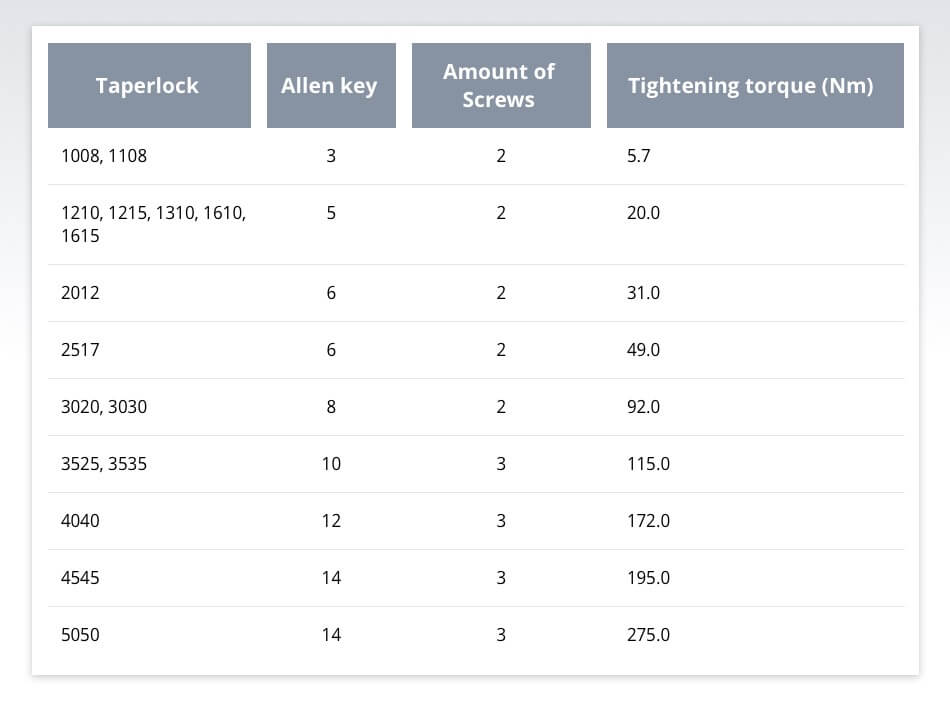

Klínové řemenice se montují přímo na hřídel nebo pomocí upínacího pouzdra Taperlock. Upínací pouzdro Taperlock je upínací pouzdro s kuželovou konstrukcí. Při instalaci klínové řemenice se upínacím pouzdrem Taperlock je důležité použít odmaštěný materiál. Dále je důležité utáhnout seřizovací šrouby správným utahovacím momentem. Nejdůležitější údaje najdete v následující tabulce:

Oprava nebo výměna klínového řemene
Jsou klínové řemeny na vašem stroji poškozené, ale domníváte se, že lze poškození opravit? Přečtěte si tento článek o Devíti nejčastějších příčinách vadného klínového řemene a o tom, jak poškození předcházet nebo řešit.
