Il est essentiel que le courant soit correctement distribué. L’épaisseur des câbles par lesquels passe le courant joue un rôle important à ce niveau. Le choix du câble approprié permet d’éviter des situations désagréables. Lisez cet article pour savoir comment choisir le câble adapté à votre installation 12V.
Il est bon de savoir que les gros tracteurs et machines ont besoin d’une puissance importante et que pour pouvoir fournir cette puissance importante et ce courant élevé, il est essentiel d’utiliser des câbles suffisamment épais.
Comment définir le câble approprié ?
Il est donc important de garantir une bonne distribution électrique. Les tableaux suivants vous permettent de définir le câble adapté à votre véhicule. Les premiers tableau et formule vous permettent de déterminer l’épaisseur du câble et les deuxièmes tableau et formule permettent de définir la quantité de courant pouvant être fournie.
Épaisseur du câble
Le tableau ci-dessous est un exemple qui vous montre comment déterminer la grosseur, également appelé l’épaisseur du câble, en fonction de la quantité de courant ou de puissance nécessaire.
| Quantités | Unités | |
| Tension | 12,8 | V |
| Longueur du câble | 8 | Mètre |
| Intensité nécessaire | 10,00 | A |
| Chute de tension acceptable | 5 | % |
| Épaisseur minimale du câble | 4,38 | mm2 |
La formule utilisée pour déterminer le nombre d’ampères (mm2) nécessaire est la suivante :
=+(2*(Mètre*A*0,0175))/((V/100)*%)

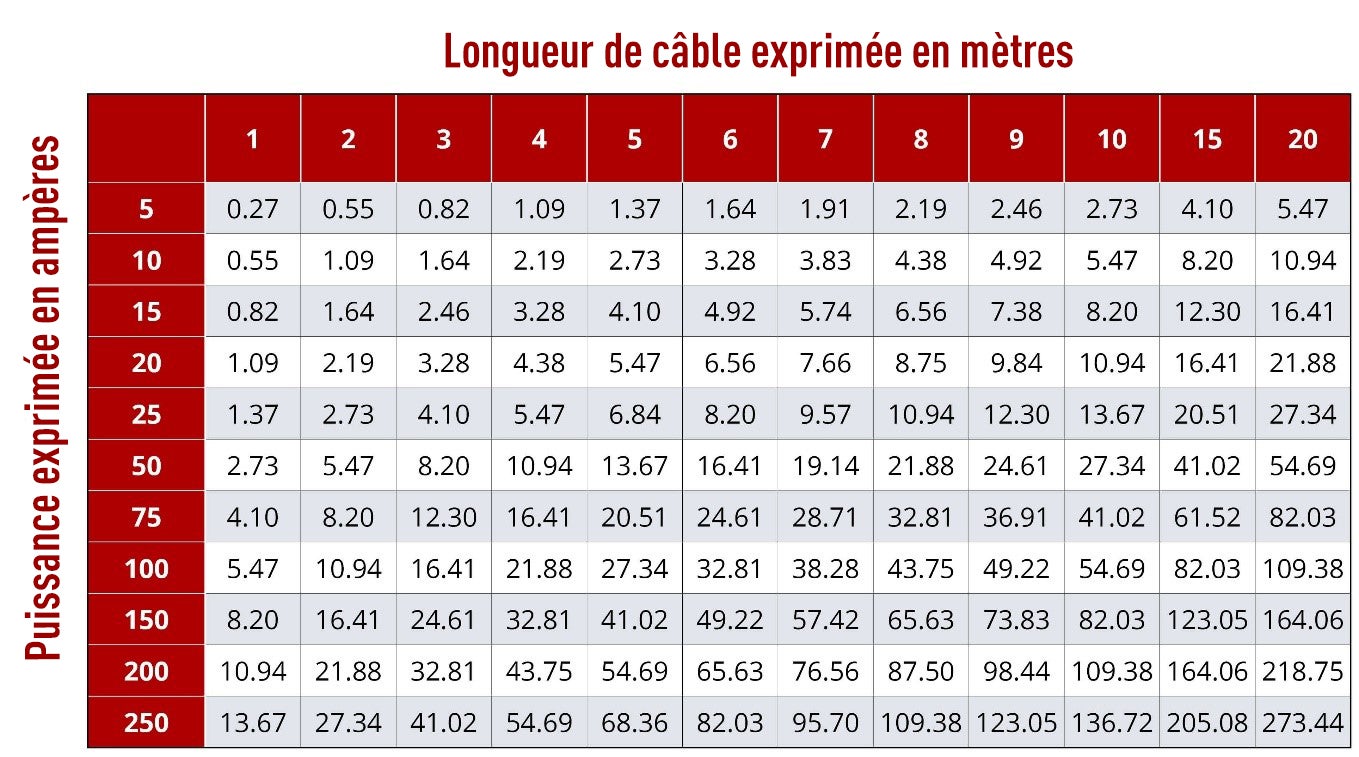

Pour vous faciliter la tâche, nous avons réalisé une série de calculs également disponibles dans le tableau ci-dessous (valeur en mm2) :
* Ce tableau se base sur l’utilisation de cuivre pur et une tension de 12,8 V. Quantité de courant
Le tableau ci-dessous reprend un exemple de la manière de déterminer la quantité de courant pouvant être fournie par un câble.
| Quantités | Unités | |
| Épaisseur disponible | 0,25 | mm2 |
| Tension | 12,8 | V |
| Longueur du câble | 1 | Mètre |
| Chute de tension acceptable | 5 | % |
| Quantité maximale de courant | 4,57 | A |
La formule susmentionnée qui est utilisée pour calculer la quantité de courant (Ampère) est la suivante :
=+((V/100)*%)*mm2/(2*0,0175*mètre)

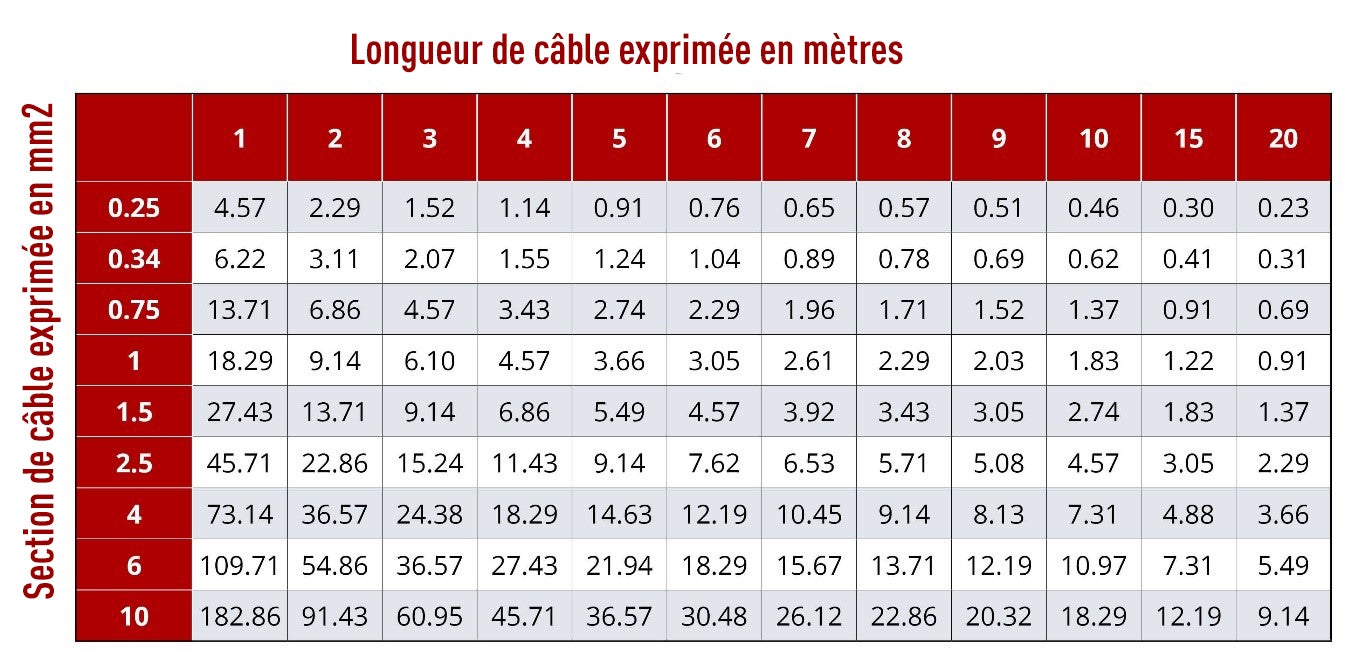

Pour vous faciliter la tâche, nous avons déjà réalisé une série de calculs également disponibles dans le tableau ci-dessous (en mm2) :
* Ce tableau se base sur l’utilisation de cuivre pur et une tension de 12,8 V. Après avoir choisi le câble approprié, il est essentiel d’utiliser dès le début les couleurs suivantes :
- câblage coloré, comme les câbles rouges, pour les câbles de tension positive (+) ;
- câblage noir pour la masse.
Voici quelques conseils avant de vous mettre au travail
Après avoir choisi les câbles adaptés, vous pouvez vous mettre au travail. Il convient toutefois de tenir compte d’autres éléments. Nous vous en avons listés quelques-uns ci-dessous.
1. Avant toute chose, veillez à débrancher votre système du courant !
C’est important pour votre propre sécurité. Ce principe vaut à chaque fois que vous manipulez du courant, et surtout dans le cas d’un système 12V/24V.
2. Veillez à structurer le câblage
Si un appareil est défectueux en raison du câblage, il n’y a rien de plus pratique que de retrouver directement le câble afférent pour pouvoir régler le problème plutôt que de perdre des heures à retrouver le bon.
3. Veillez à utiliser un verrouillage de masse
Le verrouillage de masse se trouve le plus souvent sous les marches d’un tracteur. Ce verrouillage de masse est installé dans le câble de tension négative relié à la batterie et peut parfois aussi se retrouver entre le pôle de la batterie et la tresse de masse. Déverrouillez par exemple ce verrouillage de masse la nuit pour éviter de faire passer du courant.
- Cette approche réduit le risque de combustion spontanée.
- Elle permet aussi d’éviter une panne de batterie. Il se peut qu’une petite lampe ou qu’un petit composant électronique reste allumé et qu’il consomme du courant pendant la nuit. Cet oubli peut après un temps, causer une panne de batterie.
Vous avez d'autres questions ?
Vous avez d’autres questions concernant la manière de choisir le câble approprié ? Envoyez-nous un courriel à l’adresse knowledgecenter@kramp.com.
