In dit artikel en de bijbehorende video’s leggen we in 4 stappen uit hoe je het cilinder zelfbouwpakket van Kramp monteert.
Let allereerst bij het monteren op je eigen risico en dat je voldoende achtergrondkennis hebt voordat je begint! Mocht het nodig zijn dan kan je de cilinder zelfbouwpakket handleiding onderaan de pagina downloaden.
Starten

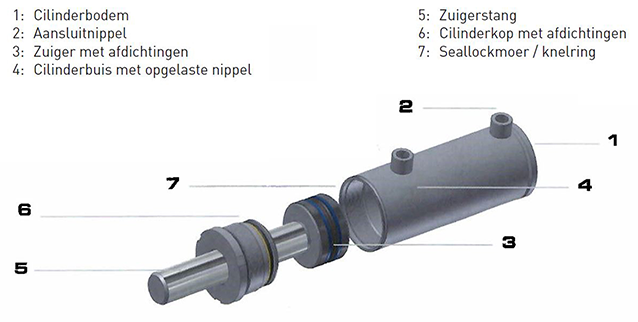

Voor het monteren heb je de volgende onderdelen nodig:
De technische specificaties bij het monteren van een cilinder:
- Een maximale toelaatbare werkdruk van 250 bar.
- Het temperatuurbereik van de afdichtingen is: -30 tot +100°C.
- De maximaal toelaatbare zuigersnelheid is: 0,5 m/s.
- En het is geschikt voor minerale hydraulische oliën.
Stap 1: reinigen en zagen
In de eerste stap begin je met het reinigen van de onderdelen met perslucht en het zagen van de cilinderbuis en zuigerstang. Let erop dat je tijdens het zagen het karton om de zuigerstang laat om het beschadigen van het chroom te voorkomen. Verwijder na het zagen de scherpe kanten van de buis en stang.
Stap 2: boren
In deze stap boor je een aansluitgat aan de bodemzijde van de cilinderbuis. Maak na het boren het geboorde gat aan de binnen- en buitenzijde geheel braamvrij. De positie van het geboorde gat kun je vinden in tabel 1 en 2 van de handleiding.
Let op: wijzig NOOIT de positie van de al aangelaste nippel bij een dubbelwerkende cilinder!
Stap 3: lassen
Bij deze stap las je de bodem aan de cilinderbuis en de nippel boven het geboorde gat van stap 2. Hiervoor gebruik je een basis elektrode of lasdraad. Las indien gewenst een cilinderbevestiging aan de cilinderbodem en aan de zuigerstang.
Tip: las de bodem in één keer rond om lekkage te voorkomen.
Stap 4: monteren van de zuiger en kopmoer
Montage van de zuiger
De laatste stap is het monteren van de zuiger en kopmoer. Het monteren van de zuiger kan op drie verschillende manieren. Heb je een boring 40 t/m 100? Dan geldt er dat er twee manieren zijn om de zuiger na montage te borgen:
- Door middel van een knelring (voorkeursmethode). Deze stap is in de onderstaande video te bekijken vanaf 0:37.
- Door middel van een clipring. Deze stap is in de onderstaande video te bekijken vanaf 1:14.
Heb je een boring 25, 30 of 32? Dan geldt er een ander stappenplan:
- Schuif de kopmoer over de cilinderstang.
- Schuif de zuiger op de astap.
- Draai de seallockmoer vast op het moment, gegeven in tabel 3 (te vinden in de handleiding).
Dit stappenplan is in de video te bekijken vanaf 2:00.
Montage van de kopmoer
Als je kopmoer gaat monteren is het belangrijk om de contactvlakken van de afdichting in te vetten. Als je dit gedaan hebt, kun je de zuigerstang met de gemonteerde zuiger voorzichtig in de cilinderbuis schuiven. Draai hierna de kopmoer aan en zet deze vast op het moment gespecificeerd in tabel 3 van de handleiding. Plaats nu tenminste één borging in de groef van de kopmoer als extra mechanische borging.
Vragen?

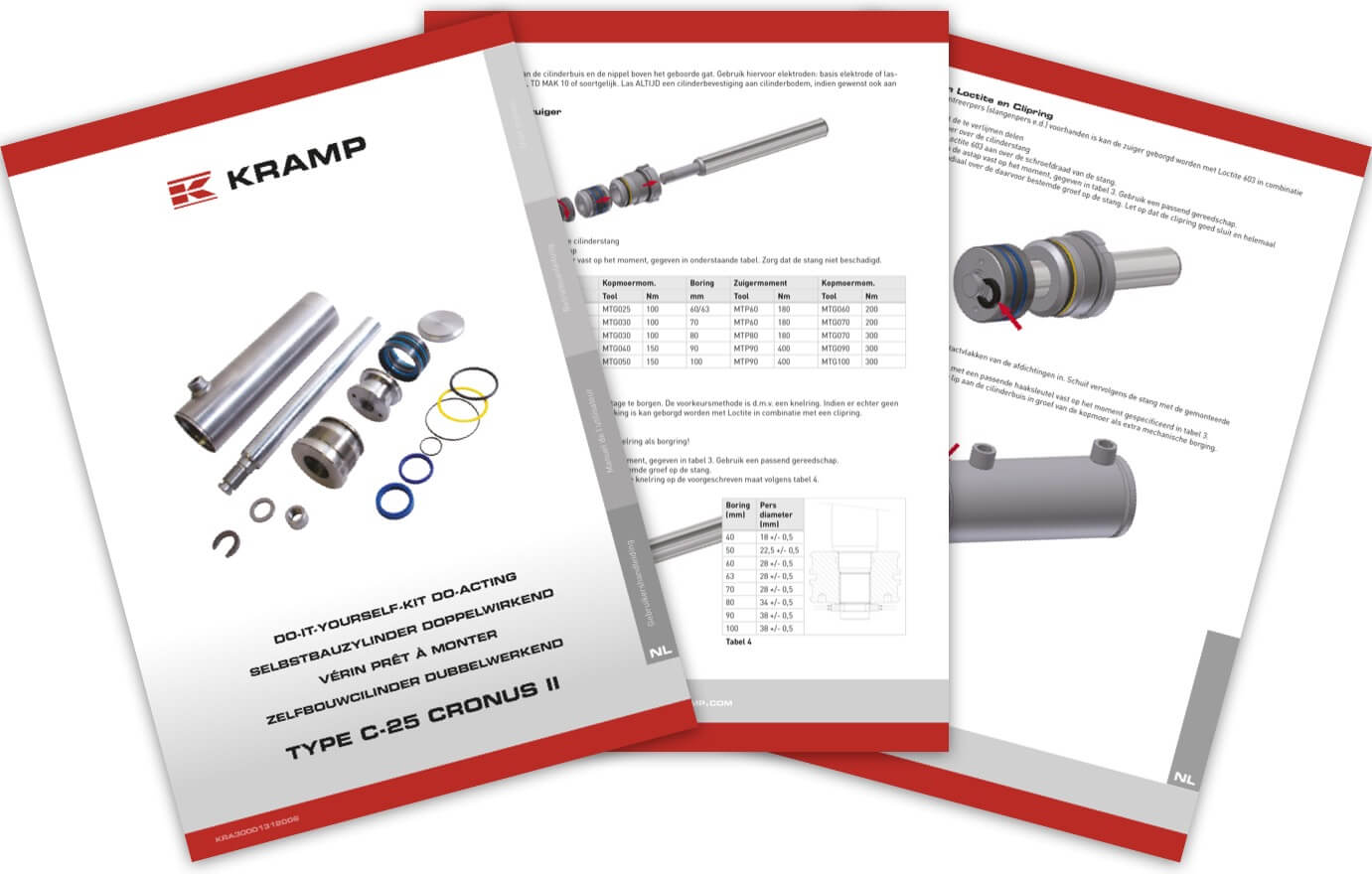

Heb je na het lezen en het bekijken van de video’s nog vragen? Neem dan contact op met één van onze productspecialisten of bekijk onderstaande handleiding.
