Chaque système hydraulique intègre plusieurs filtres, chacun ayant un rôle spécifique : éliminer les contaminants et protéger les composants coûteux. Selon les machines, tous les types de filtres ne sont pas forcément présents. Les fabricants ajustent leur configuration en fonction des contraintes techniques, de l’espace disponible et du niveau de protection souhaité.
Lors du remplacement, il est essentiel de comprendre les différences entre les filtres et l’importance de leur qualité et de leur performance.
⚙️ Les principaux types de filtres hydrauliques :
Ils se distinguent par leur emplacement dans le circuit et leur niveau de pression :
- Filtres basse pression :
Installés généralement sur la ligne de retour vers la pompe, ils fonctionnent jusqu’à environ 20 bar.

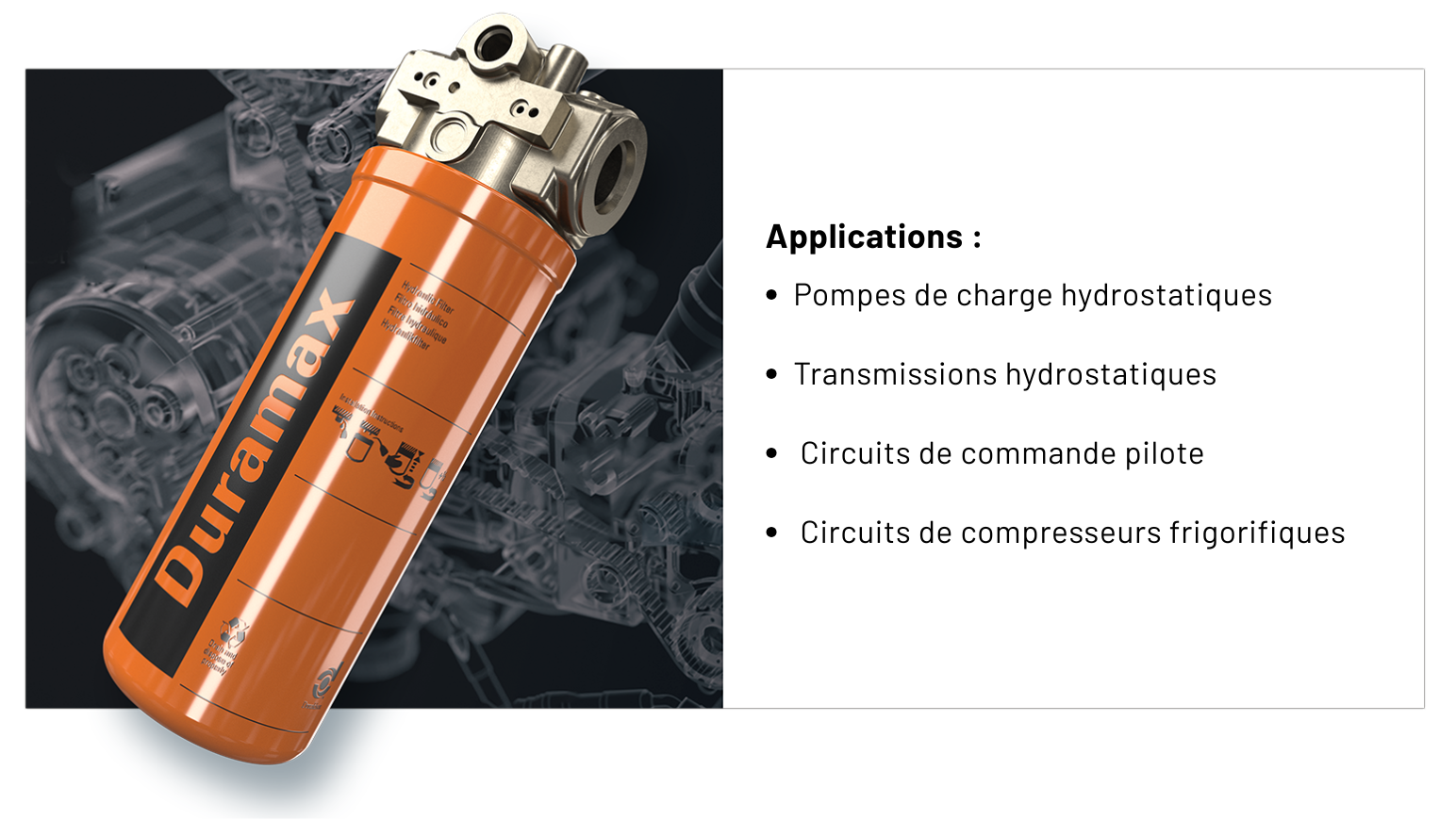

Filtre basse pression- Filtres moyenne pression :
Montés en ligne, avec différentes configurations (cartouches, filtres à visser), ils opèrent entre 20 et 130 bar.

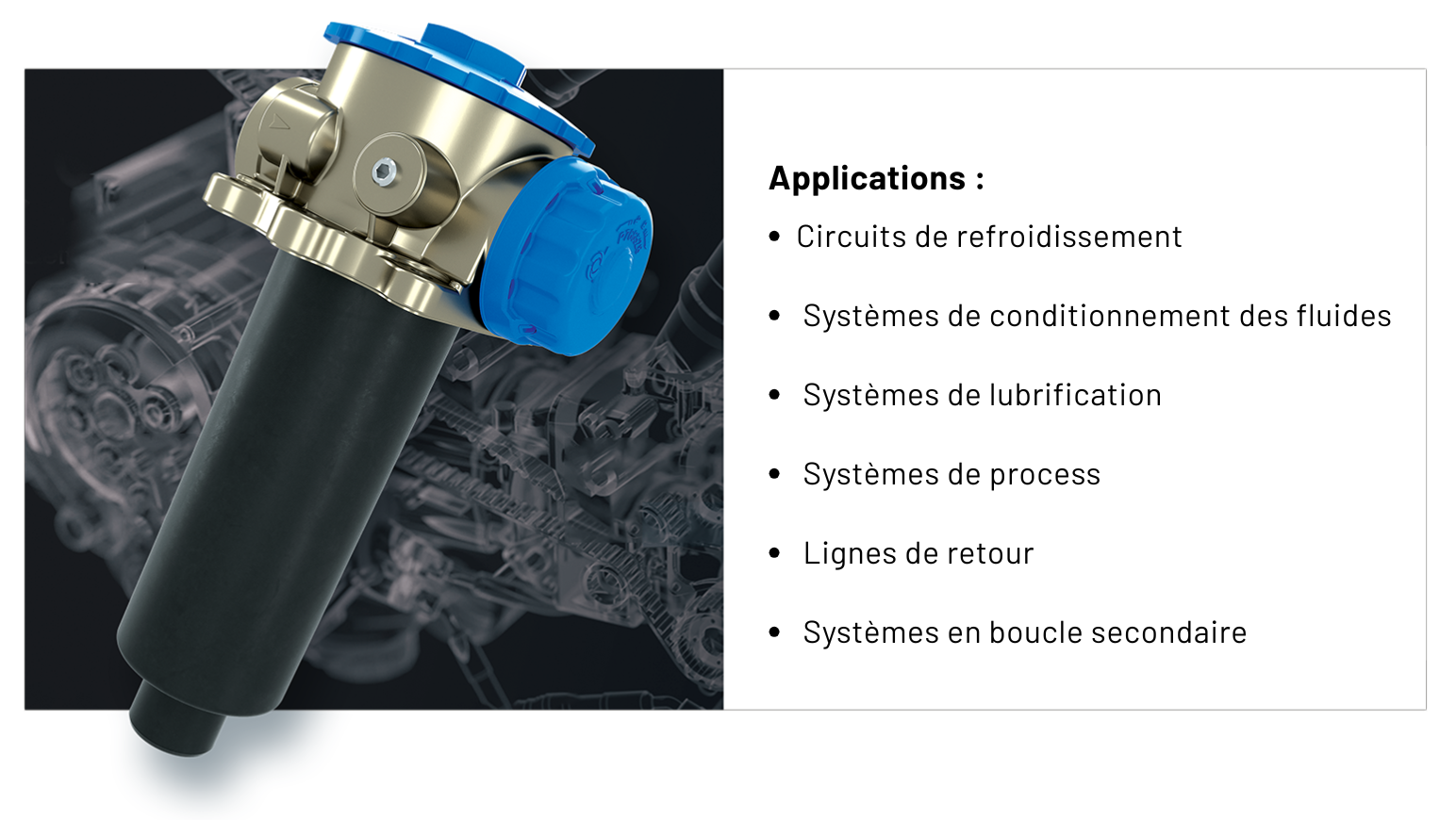

Filtre moyenne pression- Filtres haute pression :
Placés entre la pompe et les composants (moteurs, vérins, vannes), ils assurent une protection maximale, jusqu’à 450 bar.

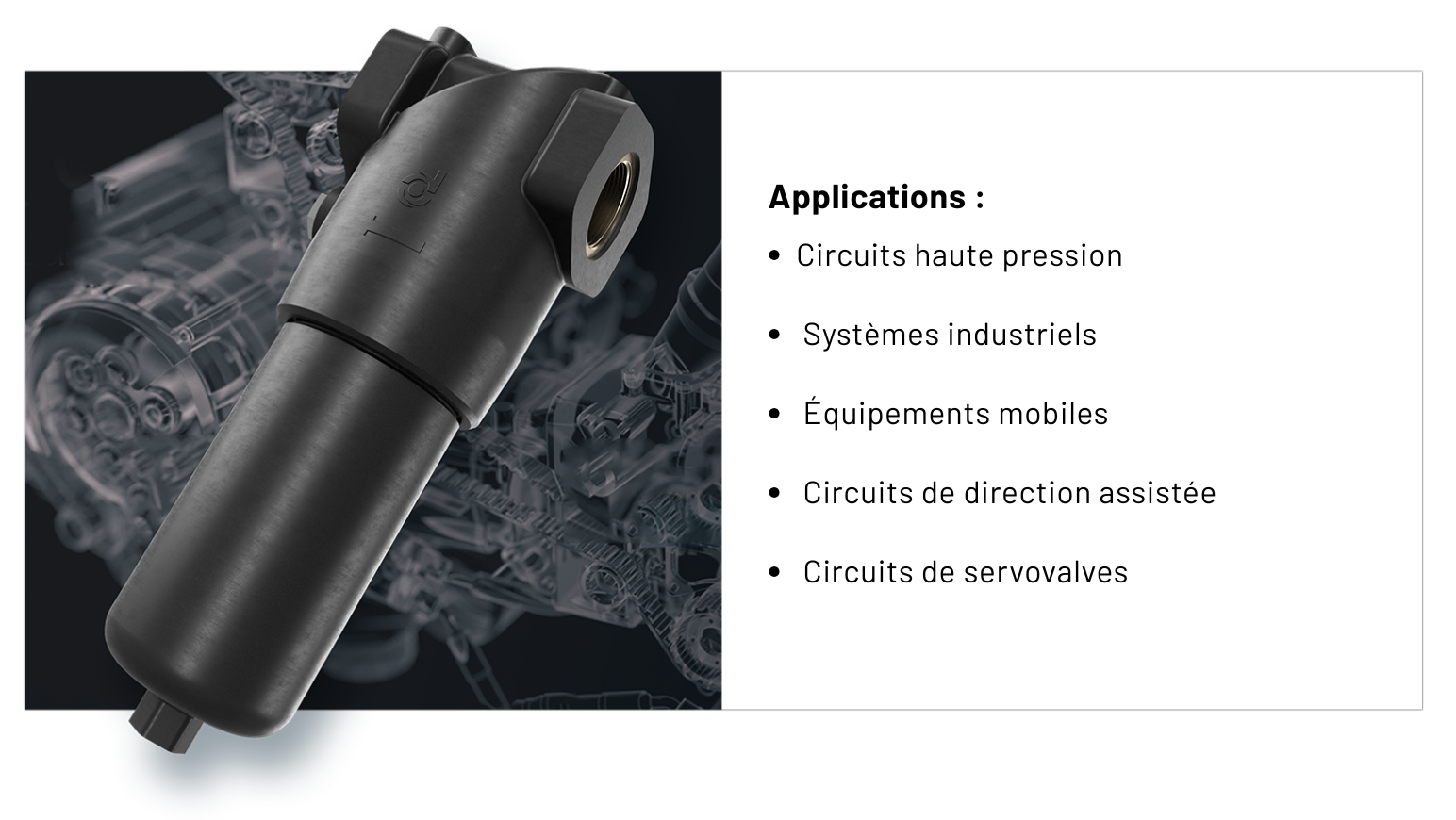

Filtre haute pression - Filtres en cuve (réservoir) :
Solution compacte intégrée au réservoir, permettant la filtration sur les circuits de retour et d’aspiration.

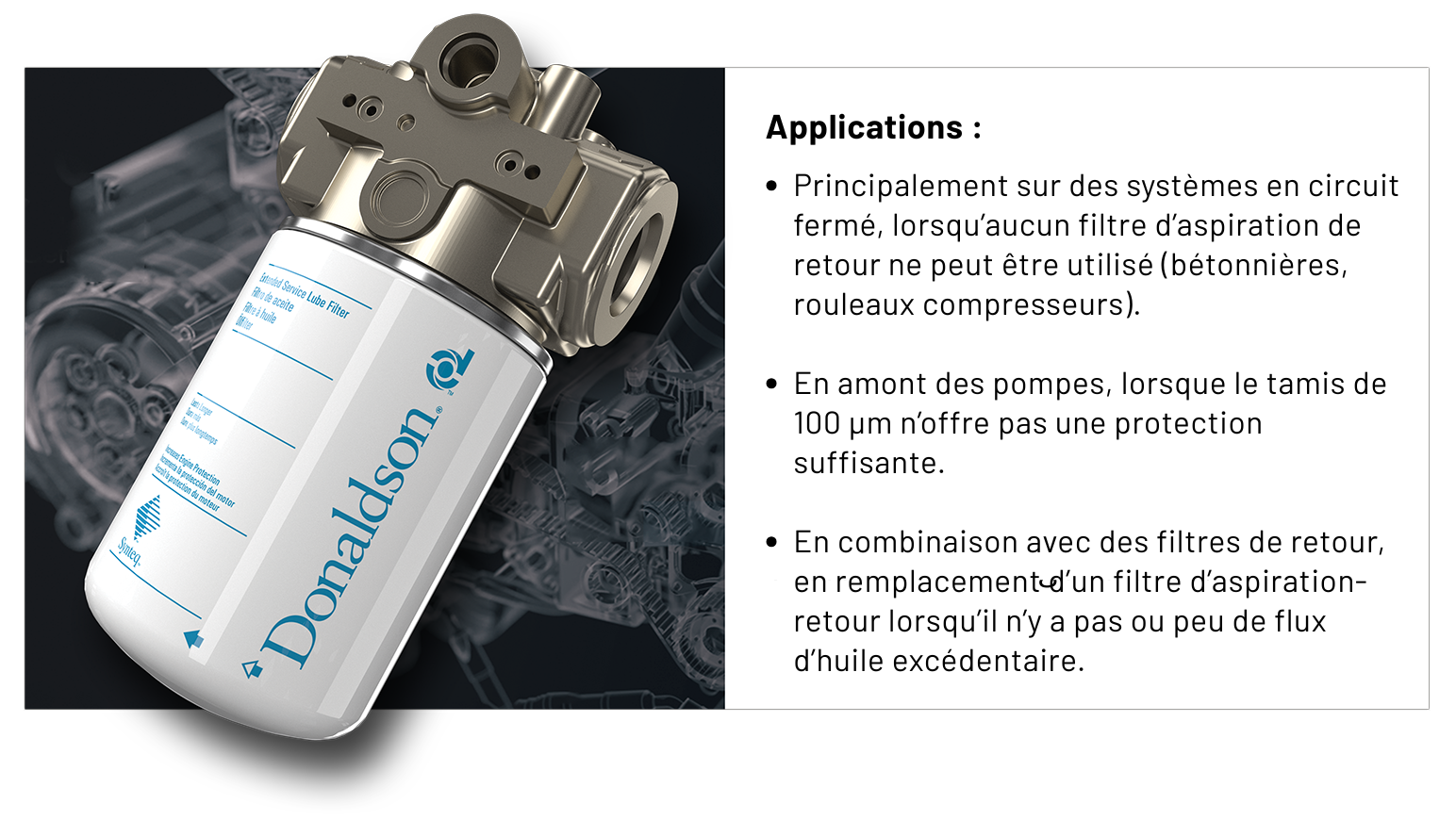

Filtre en cuve- Reniflards (respirateurs) :
Ils filtrent l’air entrant et sortant des réservoirs pour éviter l’introduction de particules et d’humidité.

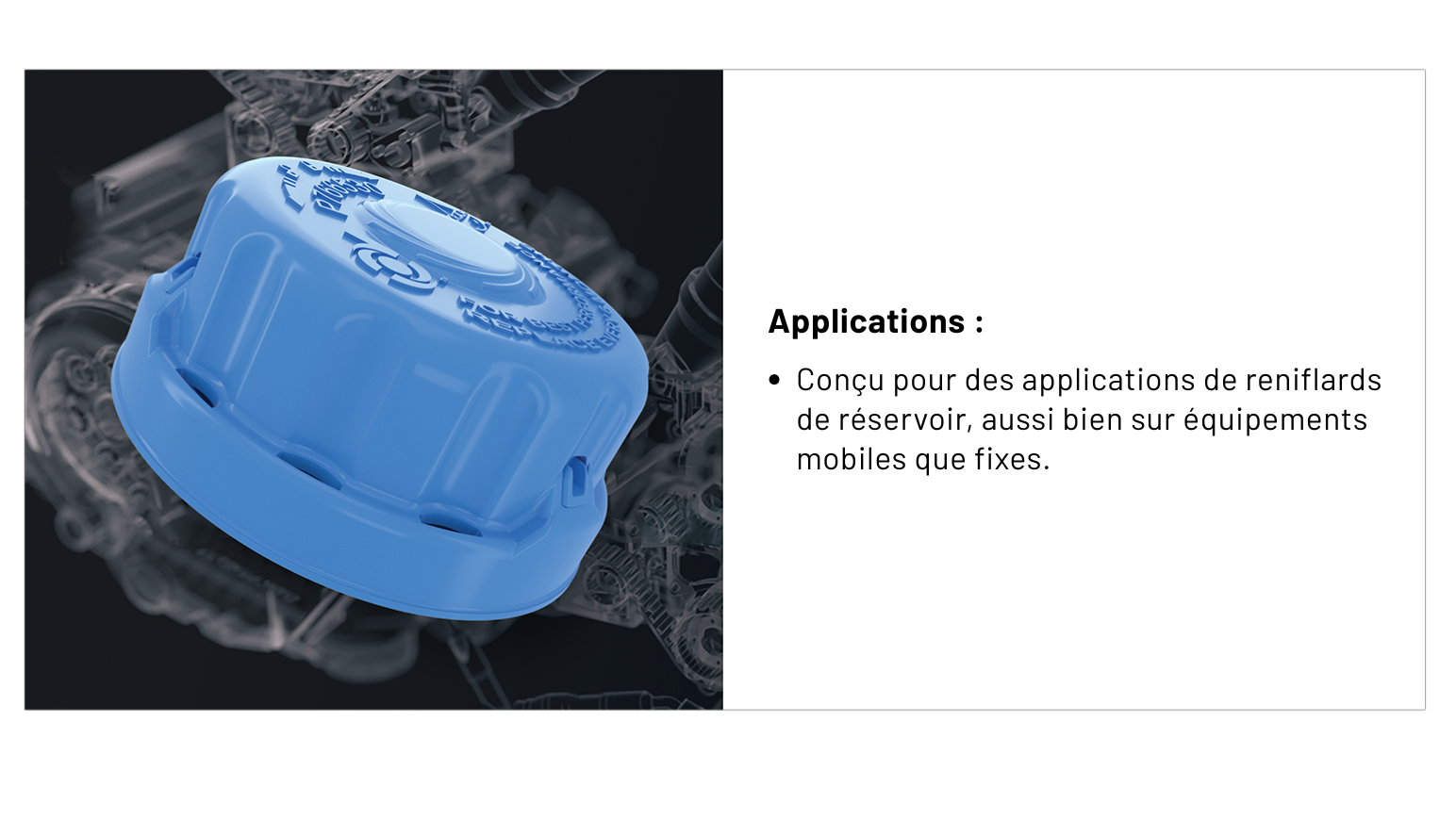

Filtre de reniflard📊 Pression et efficacité : un équilibre essentiel
Tout filtre a été conçu pour supporter un certain niveau de pression, en fonction de son emplacement dans le circuit hydraulique. Un filtre placé entre le réservoir et avant la pompe est conçu pour une faible pression alors qu'un filtre placé directement après la pompe devra être conçu pour une pression élevée.
La pression n'est pas le seul facteur à prendre en considération ; l'efficacité de la filtration compte également :
- Une filtration très efficace retient davantage de particules… mais peut réduire le débit
- Une filtration moins efficace laisse passer plus de contaminants
Il pourrait sembler logique de privilégier un filtre à haute efficacité pour mieux protéger les composants, puisque moins de particules nocives traversent. Cependant, la plupart des filtres de pression et de retour intègrent une fonction de dérivation. Ainsi, lorsque le filtre est encrassé ou qu’une efficacité trop élevée limite le débit, une vanne s’ouvre pour laisser circuler de l’huile non filtrée. Ce mécanisme vise à protéger le système et ses composants coûteux en évitant les dommages liés à un débit insuffisant ou à une surpression.
✅ Bien choisir son filtre de remplacement
Le remplacement d’un filtre hydraulique ne doit jamais être approximatif.
Il est essentiel :
- De respecter les niveaux de pression recommandés
- De choisir la bonne efficacité de filtration
- De conserver la même configuration de dérivation (dans la tête ou dans l’élément)
Un filtre mal adapté peut réduire la performance globale du système et augmenter les risques de panne.

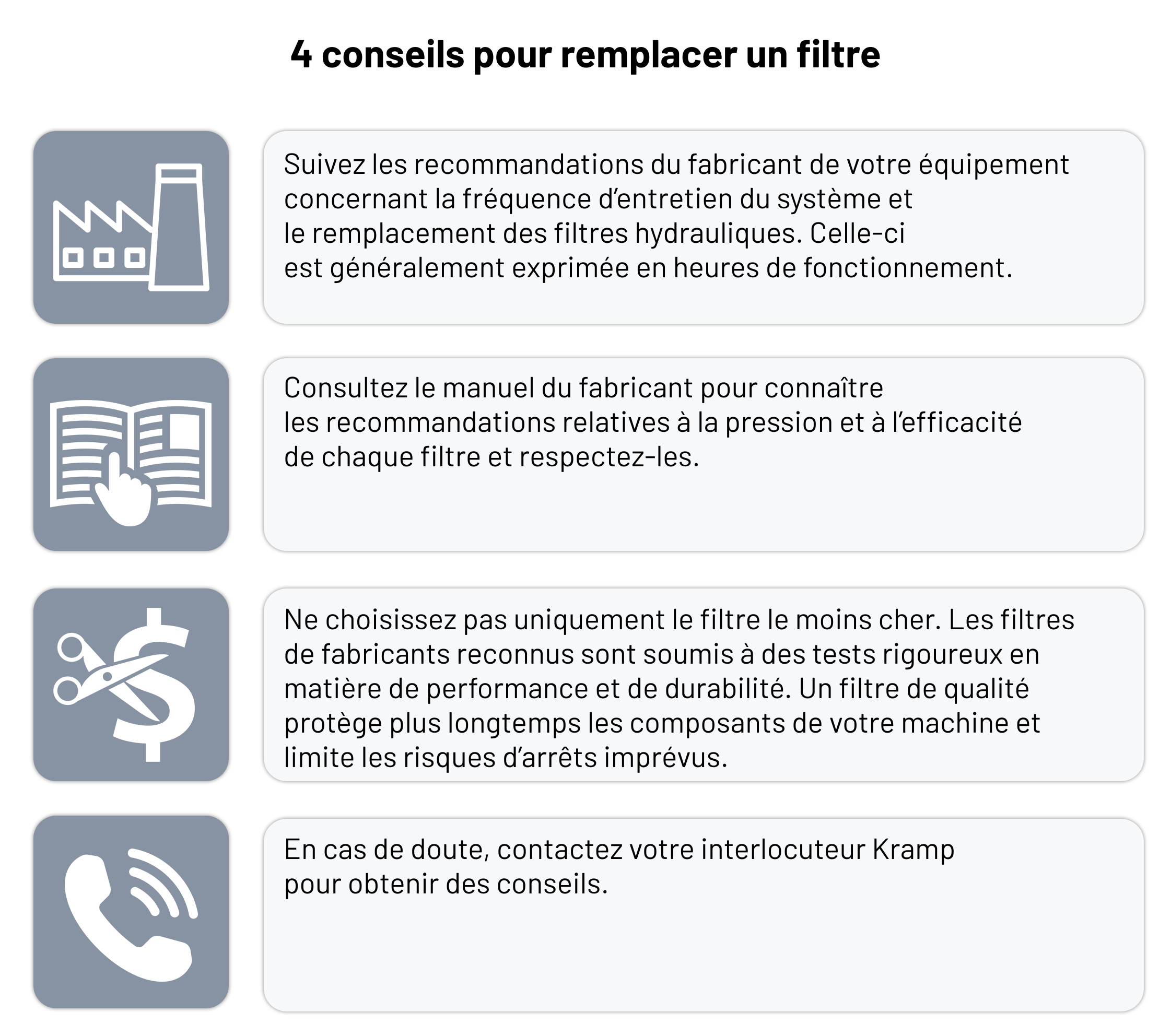

4 conseils pour remplacer un filtre❓Vous avez des questions ?
