Een efficiënt hydraulisch systeem is uitgerust met filters in elke fase van het hydraulische circuit. Deze filters vervullen belangrijke functies: ze zijn er om de olie te filteren vóór en na deze doordringt tot elk component van de machine. Helaas zijn niet alle systemen uitgerust met meerdere filters, want in werkelijkheid beperken de kosten, de fysieke ruimte en de toegevoegde druk op het systeem het aantal filters dat een machine kan huisvesten. Daarom proberen fabrikanten hun systemen zo efficiënt en kosteneffectief te ontwerpen. Dat kan betekenen dat er een aantal moeilijke beslissingen moeten worden genomen over welke filters weg te laten en welke op te nemen. Hoe werkt dit?
De mate van filtratie is afhankelijk van:
- De gevoeligheid van de componenten
- De mate van zuivering
- De mate van vervuiling door de omgeving
- De bedrijfscyclus van de apparatuur
- Gemak van onderhoud van de componenten
Samen met filter-expert Donaldson zoomden we in op elk type hydrauliek filter en de functionaliteit van de filters.
Welke filters zijn geïntegreerd in jouw hydraulisch systeem?

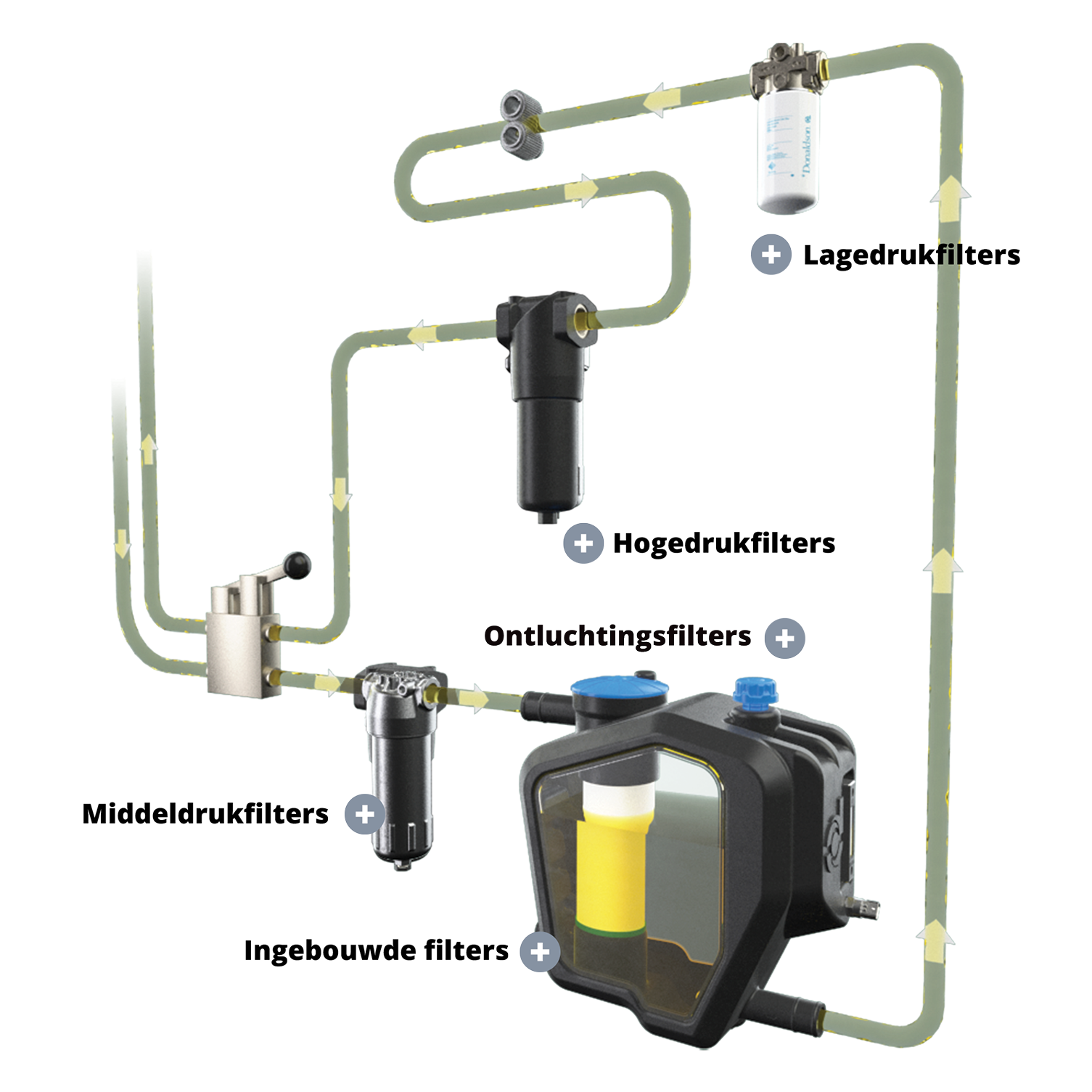

De onderstaande grafiek toont de categorieën met hydrauliekfilters die je ook kunt terugvinden in ons artikel over het vervangen van hydraulische filters.
Suction strainers of aanzuigkorven
Deze elementen bevinden zich gewoonlijk in het reservoir met hydraulische vloeistof. De functie van deze strainers is het buitenhouden van sigarettenpeuken, bouten, moeren en andere grove verontreinigen uit de pomp. Deze kunnen eenvoudig worden weggelaten door in plaats daarvan het reservoir verzegeld te houden en een ontluchtings- en retourlijnfilter te gebruiken. Toch kun je met de lage investering voor een suction strainer omvangrijke schade aan een dure hydraulische pomp voorkomen (en dan hebben we het nog niet eens over de kosten van stilstand voor de landbouwer of het bouwbedrijf). In sommige gevallen voorkomen deze strainers dat luchtbellen doordringen tot het hydraulische circuit.
Zuigfilters
Zuigfilters worden gewoonlijk tussen het reservoir en de pomp geplaatst en zijn ontworpen om de pomp te beschermen tegen schadelijke verontreinigingen. Deze filters zijn eenvoudiger te onderhouden en minder prijzig dan een groot aantal andere typen filters. Het enige nadeel? Om te voorkomen dat de zuigleiding van de pomp wordt beperkt, zijn deze vaak aanzienlijk groter qua formaat in vergelijking met andere retour- of drukfilters met dezelfde stroomsnelheid.
Hogedrukfilters
Deze filters zuiveren de vloeistof die wordt geleverd door de pomp. Hogedrukfilters worden gebruikt om dure downstream-componenten te beschermen, zoals servokleppen en actuatoren. De filters beschermen het circuit in geval van een catastrofale pompstoring en zijn een nuttige investering voor krachtige systemen. Hogedrukfilters worden aangetroffen in een groot aantal toepassingen, variërend van tractoren tot bouw- en mijnbouwapparatuur.
Een nadeel van hogedrukfilters is, ironisch genoeg, de hoge druk. Behuizingen van deze filters moeten drukniveaus van 6000 psi of hoger weerstaan, dus deze kunnen zwaar en moeilijk hanteerbaar zijn, zoals iedereen kan getuigen die weleens heeft geprobeerd een glad, gietijzeren filter van 200 lb te vervangen. Tenzij een duplex configuratie wordt gebruikt en strikte veiligheidsprocedures worden gevolgd, moet het volledige hydraulische systeem worden afgesloten om een hogedrukfilter te onderhouden.
Retourlijnfilters
Deze filters hebben doorgaans een behuizing met lage of middelgrote druk en zijn minder prijzig dan hun tegenhangers met hoge druk. Retourlijnfilters verzamelen vervuilingen uit de olie wanneer deze terugkeert uit de kleppen en zich verplaatst richting het reservoir. Retourlijnfilters zijn veelzijdig. De filters kunnen vrijwel overal binnen het retourlijncircuit worden geplaatst, inline gemonteerd of geïntegreerd in het reservoir.
De gevoeligheid van deze filters voor stroompieken kan de prestaties verslechteren, dus het is belangrijk om retourlijnfilters aan te passen aan de maximaal verwachte doorstroming.
De filters zijn echter uiterst effectief in het verwijderen van vuil welke doordringt tot het hydraulische systeem via actuatoren, zoals zuigerstangen. Wanneer de stangen zijn uitgetrokken, verzamelt het vettige oppervlak van de stang vuil dat kan worden overgebracht naar het hydraulische systeem wanneer de stang wordt ingetrokken.
Spin-on filter
Bij een spin-on filter is de kop, het bovenste deel van het filter dat is verbonden met het voertuig, vastgezet om het element te koppelen en los te koppelen. Dit constructietype - in de vorm van een cartridge-kom - heeft betrekking op de bovenste en onderste behuizing en het element bevindt zich in het onderste kom-gedeelte van de behuizing.
Bij vervanging van een spin-on filter moet je het volledige element weggooien. Het onderhoud is sneller en eenvoudiger, maar de vervangende filterelementen zijn duurder dan de elementen in een cartridge-kom constructie. Vervanging van het cartridge-kom element betekent minder afval, omdat er minder materiaal wordt verwijderd. Dit is milieuvriendelijker en de kosten van het element zijn lager. Goed om te weten; machinefabrikanten moeten een afweging maken tussen de kosten om het voertuig te bouwen, de kosten om het voertuig te bedienen, de impact op het milieu en het onderhoudsgemak.
Ontluchtingsfilters
Ontluchtingsfilters voorkomen dat vuil de hydraulische reservoirs binnendringt via de atmosfeer of de lucht. Lucht komt het reservoir binnen wanneer het vloeistofniveau daalt, hetgeen plaatsvindt tijdens de normale cyclus van de machine en wanneer de vloeistof afkoelt tijdens stilstand. Ontluchtingsfilters zijn ontworpen om deeltjes die groter zijn dan 3 µm te verhinderen het systeem binnen te dringen.
Ontluchtingsfilters bieden waarschijnlijk een groter voordeel ten aanzien van kosten dan andere hydraulische filtratietechnieken. Wanneer het verzegelen van een reservoir voor de atmosfeer niet praktisch is, worden ontluchtingsfilters gespecificeerd vanwege de overweldigende hoeveelheid aan toepassingen.
Je bent nu op de hoogte van de werking van diverse filters van een hydraulisch systeem. Heb je nog aanvullende vragen? Raadpleeg dan een medewerker van Kramp. We helpen je graag verder!
